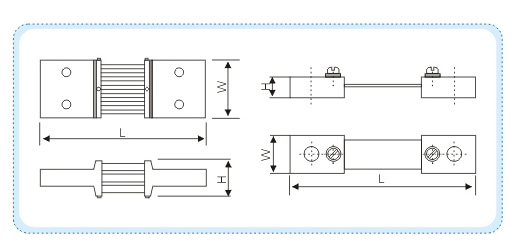

· 外形尺寸
| 型號 Type | 外形尺寸 Dimensions(L×W×H)(mm) | |||||||||||||||||||||||
| 50mv | 60mv | 75mv | ||||||||||||||||||||||
| 50～50A | 135×30×30 | 150×30×30 | 120×25×16 | |||||||||||||||||||||
| 75～200A | 135×30×32 | 150×30×32 | 110×25×12 | |||||||||||||||||||||
| 300A | 116×35×18.5 | 150×30×32 | 128×26×22 | |||||||||||||||||||||
| 400A | 116×44×18.5 | 150×35×32 | 128×38×22 | |||||||||||||||||||||
| 500A | 116×55×18.5 | 150×40×32 | 128×45×22 | |||||||||||||||||||||
| 600A | 122×55×21 | 132×65×21 | 128×62×22 | |||||||||||||||||||||
| 750A(700A) | 122×70×21 | 132×70×21 | 128×76×22 | |||||||||||||||||||||
| 1000A | 159×70×21 | 172×70×21 | 128×96×22 | |||||||||||||||||||||
| 2000A | 190×100×38 | 199×100×39 | 210×95×100 | |||||||||||||||||||||
| 3000A | 273×103×64 | 281×103×64 | 210×145×100 | |||||||||||||||||||||
| 4000A | 292×110×82 | 300×110×82 | 210×195×150 | |||||||||||||||||||||
| 5000A | 315×128×106 | 323×128×106 | 290×195×150 | |||||||||||||||||||||
| 6000A | 320×133×115 | 330×133×115 | 290×240×150 | |||||||||||||||||||||
| 7500A | 327×133×115 | 337×133×115 | 290×320×150 | |||||||||||||||||||||
| 10000A | 327×200×115 | 337×200×115 | 290×400×150 | |||||||||||||||||||||
· 性能指標
| 試驗項目 Test Item | 性能要求 Specifications | |||||||||||||||||||||||
| 準確度等級 Accuracy class | 2～4000A 0.5級；5000～10000A 1.0級 | |||||||||||||||||||||||
| 環境條件 Ambient temperature＆Relative humidity | -40～+60℃相對溫度≤95%，在35℃時 | |||||||||||||||||||||||
| 過載性能 Overload | 額定電流的120%，2小時 | |||||||||||||||||||||||
| 電壓降 Voltage drop | 50mv,60mv,75mv | |||||||||||||||||||||||
| 表面溫升 Surface temperature rise | 50A以下不超過80℃；50A以上不超過120℃ | |||||||||||||||||||||||
| 電阻溫度系數 Temperature coefficient | ±25×10-6／℃;±50×10-6／℃;±100×10-6／℃ | |||||||||||||||||||||||
