低阻低感，開放結構，高精度；
額定功率/阻值范圍：
1W/R005～R05，2W/R005～R02，3W/R003～R01，4W/ R002～R005；
阻值精度：
±2%（G）、±5%（J）±10%（K）。

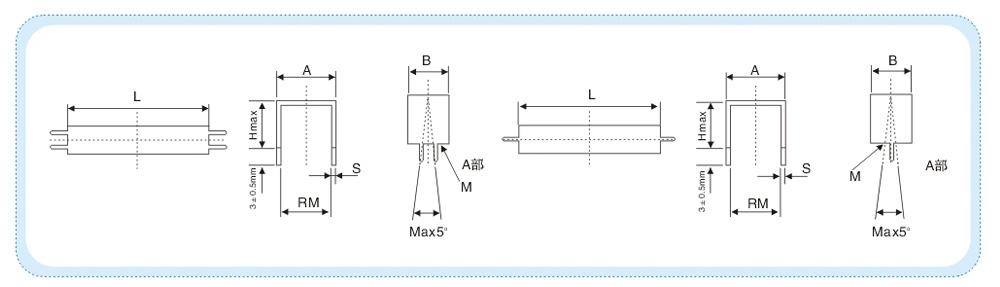

· 外形尺寸
★注：M為阻值測試點，L、A、B、S具體由電阻器的材質、阻值和功率決定，RM為5mm～25mm以每5mm為一檔遞增。
· 技術說明
| 型號 Type | 額定功率（W） Rate power | 阻值范圍（mΩ） Resistance range | 精度 Tolerances | 外形尺寸 Dimensions(mm) | ||||
| Hmax | RM | |||||||
| FLQ54-1 | 1 | R005～R05 | ±2%（G） ±5%（J） ±10%（K） | 20 | 50～30 | |||
| FLQ54-2 | 2 | R005～R02 | ||||||
| FLQ54-3 | 3 | R003～R01 | ||||||
| FLQ54-4 | 4 | R002～R005 | ||||||
· 性能指標
| 試驗項目 TestLtem | 性能要求 Specifications | |||||||
| 氣候類別 Climatic category | 55/155/21 | |||||||
| 溫度范圍 Temperature range | -55℃～300℃ | |||||||
| 降功耗 Derating | 當環境溫度由70℃升至300℃時，電阻器允許負荷由額定功率的100%降至0% | |||||||
| 長期試驗 Load life P70,70℃,1000hrs | △R≤±2%R | |||||||
| 穩態濕熱 Damp Heat,steady state 40℃,93%,r,h,21d | △R≤±2%R | |||||||
| 引出端強度Terminal tensile strength | △R≤±0.5%R | |||||||
| 耐焊接熱 Resistance to sold，heat 350℃，3.5s | △R≤±0.5%R | |||||||
| 可焊性 Solderability | IEC68-2-20(1968)槽焊法，235℃±5℃，2±5s（solder bath method） | |||||||
