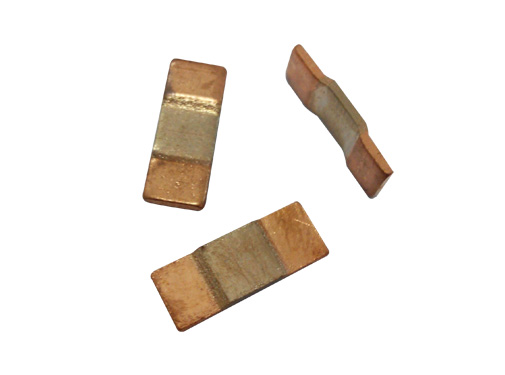

電子束焊結構，性能穩定，符合歐盟ROHS標準，
最大100A電流（0.3mΩ），電感值低于3nH，有二端及四端引線結構。
適用于大電流汽車及電流模塊領域應用。

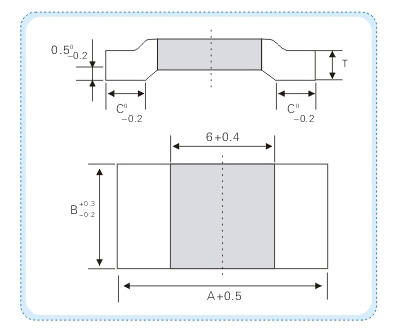

· 外形尺寸
| 型號 Type | A(mm) | B(mm) | C(mm) | 重量 Weight | |||||||||||||||||||||||
| BFL | 15 | 6.4 | 4.5 | 0.2 | |||||||||||||||||||||||
★備注：厚度僅供參考
· 技術說明
| 型號 Type | 負載能力 Power(W) | 標準電阻值 Standard Value （mΩ） | 精度范圍 Tolerance Range | 厚度* T(mm) | 溫度系數 TCR (ppm/℃) | 電阻材料 Material | 使用溫度范圍 Temperature Range | 內部熱電阻 Internal Thermal Resistance | |||||||||||||||||||
| BFL | 0.5～5 | 0.3 | ±1 ±2 ±5 ±10 | 1.42 | ≤±50 | Mangeanin | -50℃...+170℃ | ﹤10K/W | |||||||||||||||||||
| 0.5 | 0.86 | ||||||||||||||||||||||||||
| 1 | 0.42 | ||||||||||||||||||||||||||
| 1 | 1.30 | Aluchrom | |||||||||||||||||||||||||
| 2 | 0.64 | ||||||||||||||||||||||||||
| 3 | 0.43 | ||||||||||||||||||||||||||
| 4 | 0.32 | ||||||||||||||||||||||||||
· 性能指標
| 試驗項目 Test Item | 性能要求 Specifications | 試驗方法 Test Methods | |||||||||||||||||||||||||
| 熱沖擊 Thermal Shock | ＜±（0.1%+0.5Ω） | -55℃/175℃，30min,5cycles | |||||||||||||||||||||||||
| 過載 Short time Over Lead | ＜±（0.2%+0.5Ω） | 5PR,5S | |||||||||||||||||||||||||
| 耐焊接熱 Leaching | ＜±（0.2%+0.5Ω） | 350±10℃,3.5±0.5S | |||||||||||||||||||||||||
| 穩態濕熱 Damp heat，Steady state | ＜±（0.2%+0.5Ω） | 40℃,RH93±3%,5sd | |||||||||||||||||||||||||
| 高頻振動 Vibration | ＜±（0.2%+0.5Ω） | 10～2000Hz,15g,36cycles | |||||||||||||||||||||||||
| 耐久性 Load life | ＜±（0.2%+0.5Ω） | 70±2℃,PR,2000h | |||||||||||||||||||||||||
| 高溫存放 High temperature Exposure | ＜±（0.2%+0.5Ω） | 175℃,250h | |||||||||||||||||||||||||
