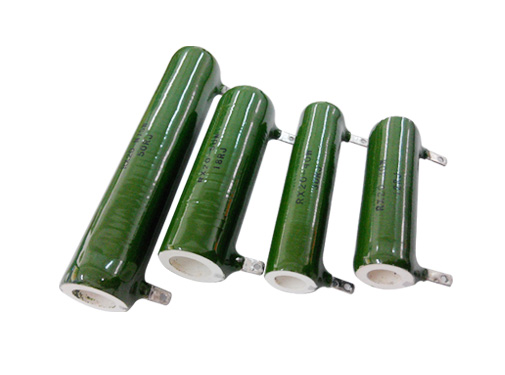

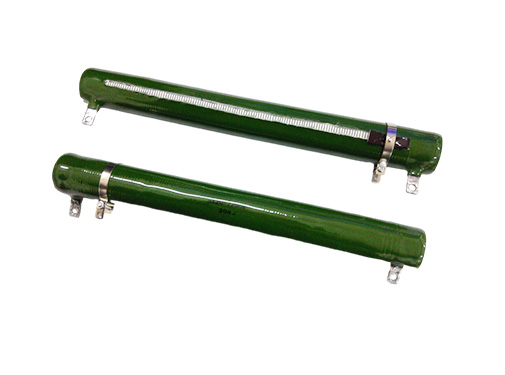

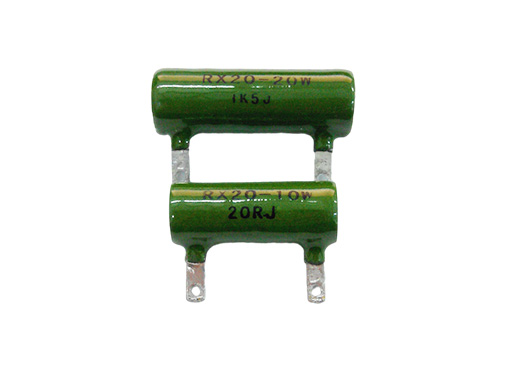

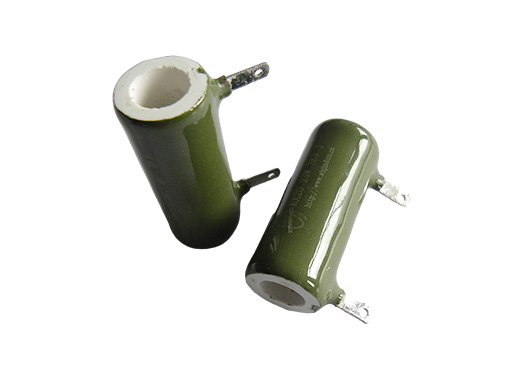

功率范圍寬、耐腐蝕、耐高溫、可在惡劣環境中使用。
采用高溫玻璃釉作為表面涂層。
電阻體采用高溫耐火瓷體或氧化鋁瓷體，全焊接結構。耐潮濕、絕緣度高、過負荷能力強，熱穩定性好，使用壽命長。
主要用于大型電源，電力設備，電器設備，機車等等。
· 外形尺寸

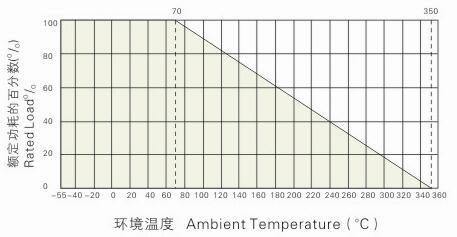

· 降功耗曲線
· 技術說明
| 型號 Type | 額定功率 Rate Power (W) | 阻值范圍(Ω) Resistance Range | 重量 Weight（g） | 外形尺寸 Dimensions(mm) | |||||||||||||||||
| RXG20 | RX20-T | 固定 | 可調 | L | D | d | H | h | L1 | K | b | t | d1 | ||||||||
| RX20(T) | 8 | 5R1～3K3 | 23 | 35±1.5 | 14±2 | 5.5±0.5 | 28.5±2.5 | 3.5±0.8 | 4.5 | 2 | |||||||||||
| 10 | 5R1～10K | 5R1～200R | 17 | 34 | 41±1.5 | 14±2 | 5.5±0.5 | 31 | 28.5±2.5 | 20 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
| 16 | 5R1～15K | 5R1～220R | 36 | 42 | 45±1.5 | 17±2 | 8±0.5 | 34 | 31±2.5 | 23 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
| 20 | 5R1～20K | 5R1～430R | 44 | 52 | 51±2 | 17±2 | 8±0.5 | 34 | 31±2.5 | 30 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
| 25 | 10R～24K | 10R～510R | 57 | 68 | 51±2 | 21±2.5 | 12±0.6 | 39 | 35±2.5 | 30 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
| 30 | 10R～30K | 10R～1K | 80 | 90 | 71±2.2 | 21±2.5 | 12±0.6 | 39 | 35±2.5 | 44 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
| 40 | 20R～51K | 20R～1K2 | 98 | 110 | 87±2.2 | 21±2.5 | 12±0.6 | 39 | 35±2.5 | 57 | 3.5±0.8 | 4.5 | 2 | ||||||||
| 50 | 24R～56K | 20R～1K5 | 132 | 150 | 91±2.4 | 29±3 | 20±1.1 | 47 | 43±2.5 | 60 | 7±2 | 4.5±1 | 6 | 2.5 | |||||||
| 75 | 20R～51K | 24R～2K | 253 | 270 | 140±3.2 | 29±3 | 20±1.1 | 47 | 43±2.5 | 110 | 7±2 | 4.5±1 | 6 | 2.5 | |||||||
| 100 | 24R～62K | 20R～4K3 | 286 | 200 | 170±3.5 | 29±3 | 20±1.1 | 47 | 43±2.5 | 140 | 7±2 | 4.5±1 | 6 | 2.5 | |||||||
| 150 | 20R～75K | 20R～4K3 | 385 | 300 | 215±4 | 29±3 | 20±1.1 | 47 | 43±2.5 | 185 | 7±2 | 4.5±1 | 6 | 4 | |||||||
| RXG20(T) | 200 | 4R7～68K | 5R1～4K3 | 475 | 400 | 215±4 | 38±3 | 38±3 | 61 | 58±2 | 160 | 7±2 | 8±1 | 9 | 4 | ||||||
| 200/250 | 4R7～68K | 5R1～4K3 | 510 | 530 | 266±4 | 30±2 | 30±2 | 50 | 50±2 | 210 | 7±2 | 8±1 | 9 | 4 | |||||||
| 300 | 1R7～68K | 5R1～4K3 | 630 | 650 | 266±4 | 36±2 | 36±2 | 58 | 58±2 | 210 | 8±2 | 8±1 | 9 | 4 | |||||||
| 400 | 4R7～75K | 6R1～5K1 | 1000 | 1050 | 250±4 | 54±2 | 54±2 | 76 | 77±3 | 180 | 10±2 | 8±1 | 16 | 8 | |||||||
| 500 | 4R7～75K | 6R2～5K1 | 1340 | 1400 | 300±4 | 54±2 | 30±2 | 76 | 77±3 | 230 | 10±2 | 8±1 | 16 | 8 | |||||||
