超低阻值 低溫度系數；
安全熔焊結構；較強的抗浪涌性能；
特殊的無機材料封裝結構具有良好的導熱性和耐潮性。

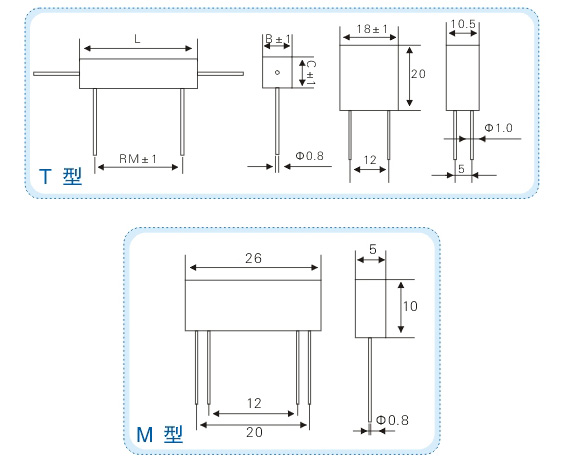

· 外形尺寸

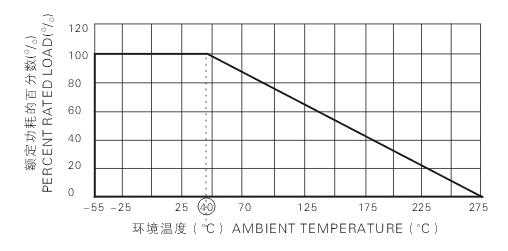

· 降功耗曲線
· 技術說明
| 型號 Type | 額定功率 Rate Power（W） | 外形尺寸 (MAX) Dimensions(mm) | 標稱阻值 （Ω） | 阻值偏差 （%） | 溫度系數 (PPM/℃) | 絕緣電壓 （V） | 環境條件 （℃） | 電路圖 | ||||||||||||||||
| L | H | B | C | d | ||||||||||||||||||||
| RX906-2 | 2 | 19 | 7 | 7 | 10 | 0.8 | R005～R5 | ±0.25%（C） ±0.5%（D） ±1%（F） | ±25 ±50 ±100 | 1000 | -55～70～155 (155℃時P=0.57PR) |  | ||||||||||||
| RX906-3 | 3 | 23 | 8 | 8 | 14 | 0.8 | ||||||||||||||||||
| RX906-5 | 5 | 23 | 10 | 10 | 14 | 0.8 | R01～1R | |||||||||||||||||
| RX906-7 | 7 | 36 | 9.5 | 10 | 25 | 1 | ||||||||||||||||||
| RX906-10 | 10 | 49 | 10 | 10 | 38 | 1 | ||||||||||||||||||
| RX906-20 | 20 | 65 | 13 | 13 | 54 | 1.2 | ||||||||||||||||||
· 性能指標
| 試驗項目 Test Item | 性能要求 Specifications | 試驗方法 Test Method | ||||||||||||||||||||||
| 可焊性 Solderability | 焊料能自由流動并引線潤濕為可焊性良好 | 235±5℃,2±5S | ||||||||||||||||||||||
| 耐焊接熱 Resistance to Solder | △R≤±（2%R+0.05Ω） | 200±5℃,5±1S 浸入深度（據元件主體）：6±1mm | ||||||||||||||||||||||
| 恒定濕熱 Damp heat,steady state | ≤±5%絕緣電阻大于1000MΩ | 40±2℃相對溫度93% 96h | ||||||||||||||||||||||
| 介質耐壓 Dielectric Strength | 無擊穿或飛弧NO BREAK DOWN | V形塊法案1000V（直流或交流峰值） | ||||||||||||||||||||||
| 表面溫升 Surface temperture Rise | ≤±200℃ | 加額定功率的電流作用 | ||||||||||||||||||||||
| 溫度循環 Temperature cycle | ≤±2% | -55℃～155℃ 五次循環 | ||||||||||||||||||||||
| 振動 Vibration | ≤±2% | 10～500GHZ1.5mm,在每一軸線上的掃頻次數為20次 | ||||||||||||||||||||||
| 負荷壽命 Load life | ≤±5% | VR 70℃,1000H | ||||||||||||||||||||||
